Comment choisir entre un ressort métallique (ressort non élastique) et un ressort souple ? Sélection de la logique à partir des scénarios d’application
Lors des premières étapes de la conception de la structure d'un produit, le choix des plaques et ressorts est souvent simplifié. De nombreux ingénieurs partent du principe que « les ressorts sont ceux qui peuvent reprendre leur forme initiale », pour ensuite constater, lors de la vérification des échantillons, qu'ils ne s'adaptent pas à l'espace disponible, ne résistent pas à la force requise ou dépassent le budget. En réalité, ces deux types de pièces diffèrent par leur procédé de moulage, la répartition des forces et leurs limites d'application. Comprendre ces différences est essentiel pour éviter les erreurs.
1. Définissez d'abord deux concepts.

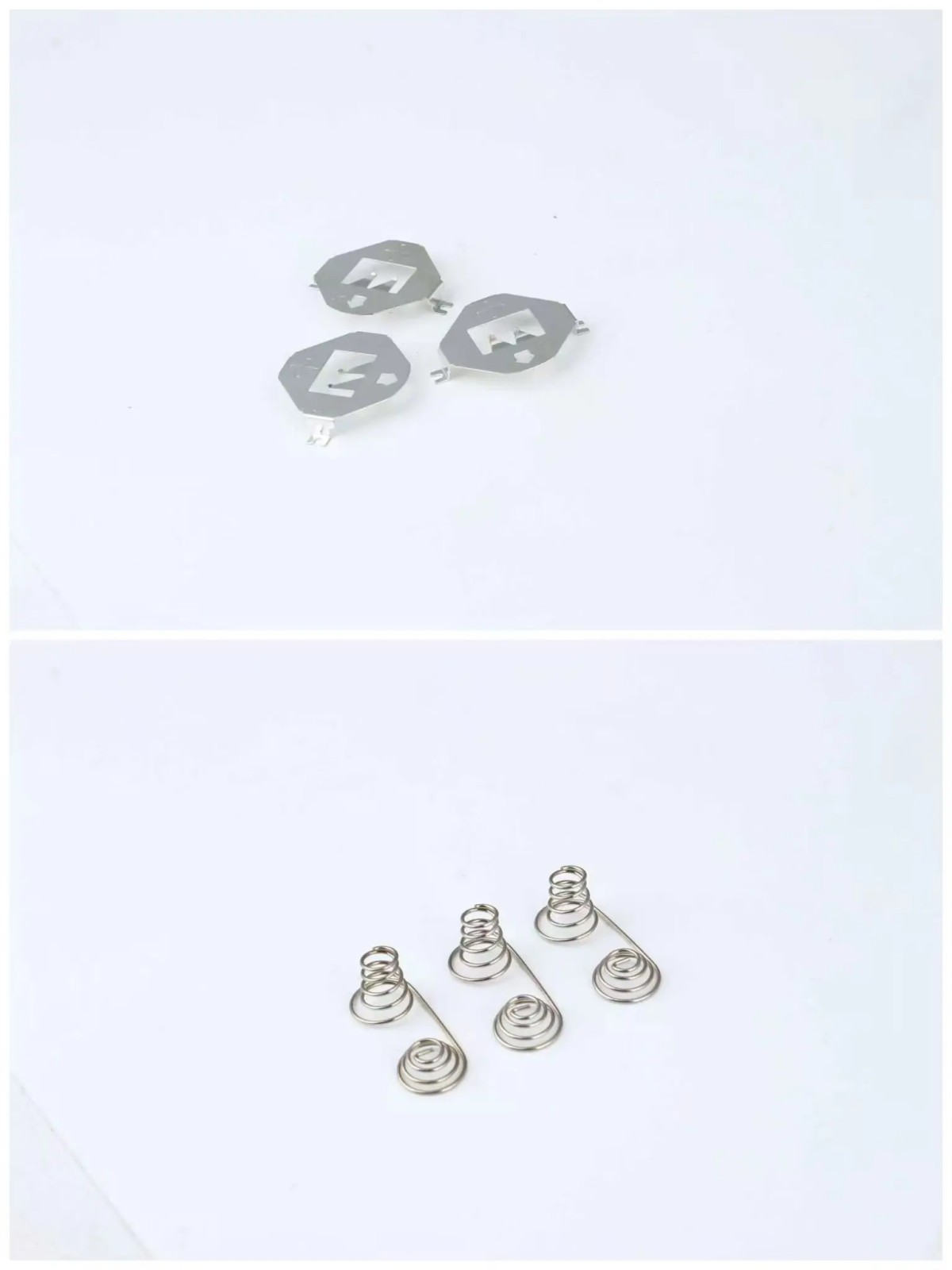

Les ressorts métalliques sont des pièces élastiques formées directement à partir de feuilles de métal (cuivre phosphoreux, acier inoxydable, manganèse, etc.) par estampage de précision. Leur force de rappel repose sur la déformation élastique de la partie pliée. Appartenant à la famille des ressorts à lames, ils sont couramment utilisés dans les ressorts de batteries, de connecteurs et de boutons.

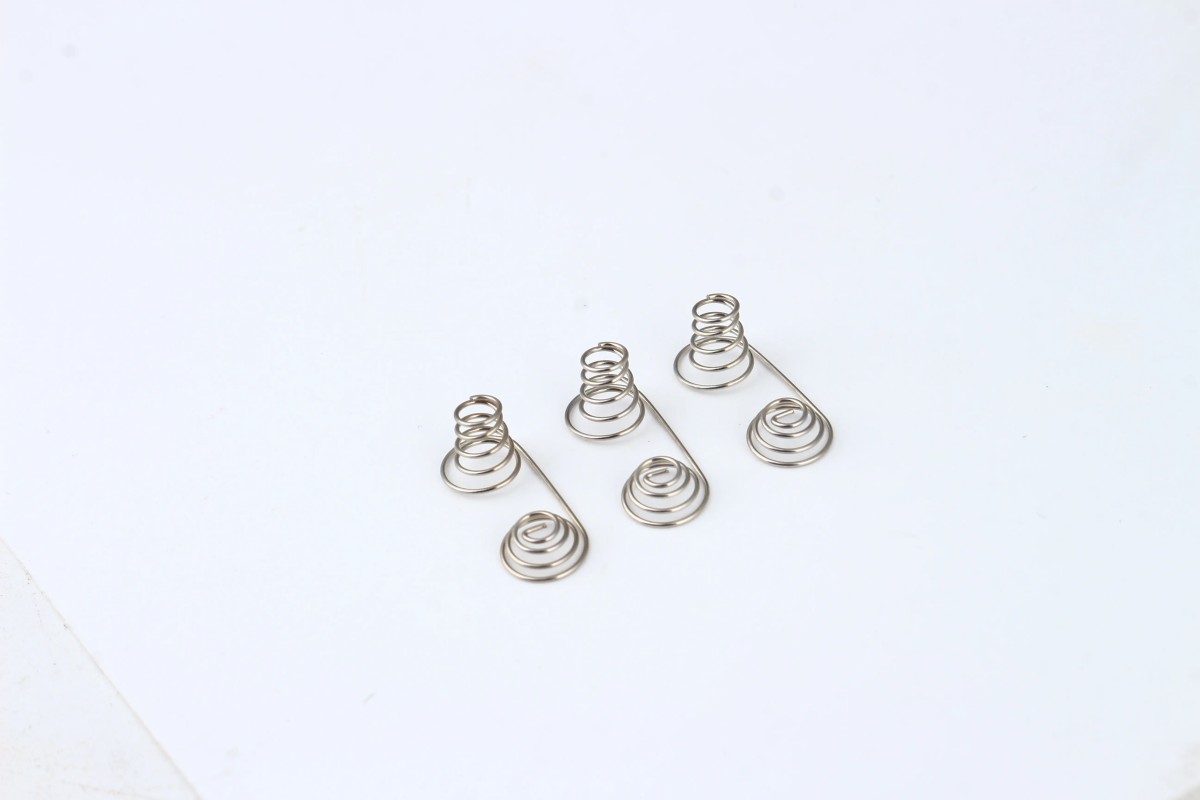

Les ressorts hélicoïdaux désignent les ressorts de compression, de traction et de torsion constitués de fils d'acier enroulés, qui exploitent la torsion et la tension du matériau pour emmagasiner de l'énergie. En résumé : les éclats d'obus sont « plats et emboutis », tandis que les ressorts sont « tridimensionnels et enroulés ».
2. Quatre dimensions déterminent la sélection
Encombrement. Le composant est une structure plate d'une épaisseur généralement comprise entre 0,1 et 0,3 mm, et son encombrement est quasi nul lorsqu'il est fixé au circuit imprimé ou au boîtier ; le ressort doit avoir des dimensions axiales. Les produits à faible hauteur interne, tels que les télécommandes fines et les périphériques de type carte, utilisent souvent des composants plus réalistes.
Valeur de la force et course. Les ressorts sont performants pour les grandes courses et les forces élevées : un ressort de compression en fil d'acier de 0,5 mm de diamètre peut se comprimer de plus de dix millimètres tout en maintenant une force quasi linéaire ; la course utile du ressort est généralement de seulement 1 à 2 mm. Si une force de compression importante ou un rebond sur une grande course est requis, il convient de privilégier le ressort.
Exigences de conductivité. Les matériaux utilisés pour les balles sont généralement de bons conducteurs, naturellement adaptés aux situations exigeant à la fois élasticité et continuité électrique (contact de batterie, connexion de signal). Les ressorts ont des fonctions purement mécaniques ; l’intégration forcée de composants conducteurs nécessite un renforcement du revêtement et une stabilisation de la résistance de contact, ce qui accroît la complexité. Des connexions électriques sont nécessaires, la priorité étant donnée aux éclats.
Coût par lot. Au début de la production de shrapnel, des moules d'estampage sont nécessaires, et le coût par lot est conséquent. Cependant, après une production en série, le coût unitaire peut descendre à quelques centimes. Le moule à ressort nécessite un faible investissement et est flexible pour les petits lots, mais la marge de réduction du coût unitaire est limitée après une production en grande quantité. L'électronique grand public, sensible aux coûts et avec des volumes de commande importants, présente une meilleure rentabilité pour le shrapnel ; de multiples variantes sont disponibles en petits lots, avec des ressorts adaptés.
| Dimension | Contacts d'emboutissage métallique | Ressort hélicoïdal |
|---|---|---|
| Espace occupé | Structure plate, ne nécessite quasiment aucune hauteur. | Nécessite des dimensions axiales, occupe de l'espace |
| Force et déplacement | Course de 1 à 2 mm, force relativement faible | Force élevée, longue course avantageuse |
| Exigence de conductivité | Chef d'orchestre naturellement doué, parfaitement adapté | Fonction principalement mécanique, la conductivité nécessite un placage |
| Coût du lot | Coût unitaire inférieur une fois l'outillage mis en place | Rentable pour les petits lots, réduction des coûts limitée pour les volumes importants |
3. Suggestions pour les concepteurs
Avant de choisir, répondez à trois questions : L’espace d’installation est-il limité ? Quelle est la force et la course requises ? La conductivité est-elle nécessaire ? En cas de contraintes d’espace, de faibles forces et de besoin de conductivité, privilégiez les ressorts à billes. Si l’espace est suffisant, que vous exigez une force élevée ou une grande course, et que le fonctionnement est purement mécanique, les ressorts à billes sont plus adaptés. Il existe également des solutions combinant les deux : un ressort à billes fournit la force élastique principale, tandis qu’un autre assure la fonction de contact, chacun remplissant ses propres fonctions.
Il est recommandé d'introduire l'évaluation de la sélection des composants élastiques dès les premières étapes de la conception structurelle, en la combinant avec les dimensions spatiales, les courbes de force, les exigences actuelles, la durée de vie prévue et les schémas de verrouillage de production estimés, afin d'éviter les reprises ultérieures.
questions fréquemment posées
Q1 : Est-ce que les éclats d'obus peuvent remplacer tous les petits ressorts ?
Non. Les valeurs de course et de force des éclats d'obus sont limitées, et les structures mécaniques qui nécessitent une grande course ou des valeurs de force élevées (comme une course supérieure à 3 mm et une force supérieure à plusieurs newtons) doivent toujours utiliser des ressorts.
Q2 : Lequel a la plus longue durée de vie, l'obus à fragmentation ou le ressort ?
Cela dépend des conditions d'utilisation. La durée de vie des éclats d'obus peut atteindre 100 000 cycles sous faible déformation ; les ressorts présentent une meilleure résistance à la fatigue sous fortes déformations. Le dépassement de leur course nominale peut facilement entraîner une rupture.
Q3 : Comment gérer une force d'éclats d'obus insuffisante ?
Il est possible d'empiler plusieurs couches d'éclats d'obus, d'augmenter la longueur du bras de flexion ou de choisir des matériaux plus élastiques (comme le cuivre-béryllium). En cas de forte demande en force, il est recommandé d'envisager une solution à ressort.
Q4 : Les ressorts peuvent-ils être utilisés comme contacts conducteurs ?
Il peut être plaqué nickel ou or pour améliorer sa conductivité, mais sa stabilité de contact est inférieure à celle des éclats d'obus, et il est plus encombrant. Son utilisation est généralement réservée à des structures spécifiques.
Q5 : Lequel est le plus rapide pour l’échantillonnage par petits lots ?
La fabrication de ressorts est plus rapide. Un échantillon peut être réalisé en quelques jours grâce au réglage des paramètres via une machine à bobiner ; les projectiles nécessitent un moulage, ce qui allonge le processus. Pour les échantillons urgents en petites quantités, les ressorts peuvent être privilégiés.
Q6 : Comment se comparent les coûts des deux ?
La fabrication des pièces à fragmentation repose sur la dilution du moule, et plus la quantité est importante, plus le coût est avantageux. Les ressorts, quant à eux, sont principalement calculés au prix unitaire et conviennent aux petites séries. Le seuil critique se situe généralement autour de quelques dizaines de milliers de pièces, selon la complexité de la structure.
